Преобразователи частоты для кранов: продление ресурса оборудования

Если кран дергается на старте, груз раскачивается на крюке, а тормозные накладки и муфты Вы меняете дважды в год — проблема не в крановщике. Прямой пуск асинхронного двигателя на полную мощность — это ударные нагрузки на редукторы, металлоконструкции и силовую часть. Установим частотник — и кран начнет работать иначе: плавный разгон и остановка, точное позиционирование груза, отсутствие раскачки, экономия электроэнергии до 30%.

Регулятор скорости двигателя продлевает ресурс редукторов и тормозов в 2-3 раза, снижает износ канатов и крюковых подвесок, сокращает количество внеплановых ремонтов. Применяется на приводе подъема тельфера и лебедки, приводе передвижения тележки и моста крана, повороте стрелы консольного крана — на всех узлах, где важна управляемая скорость.

Параметры частотных преобразователей

Наша линейка частотников закрывает весь диапазон крановых приводов. Мощность подключаемого двигателя — от 0,4 до 630 кВт, что позволяет одинаково уверенно работать и с компактным тельфером на одну тонну, и с тяжелым приводом моста козлового крана. Питание — 220 или 380 В, номинальный выходной ток — от 2,6 до 1200 А, рабочий диапазон выходных частот — 0-400 Гц. Степень защиты корпуса IP20 рассчитана на монтаж в закрытом шкафу управления, а количество дискретных выходов варьируется от 4 до 10 — в зависимости от схемы автоматизации и числа подключаемых сигналов.

Из ключевых опций — тормозной резистор для интенсивных режимов с частыми пусками и остановками и векторный режим управления. Векторный режим — это обратная связь по моменту: преобразователь «понимает», сколько крутящего момента нужно дать двигателю прямо сейчас, и держит этот момент стабильно при любой нагрузке. Для крана это означает, что Вы поднимаете и тонну, и десять тонн с одинаково мягким стартом.

Как выбрать частотный преобразователь под Ваш кран

Если хотите подобрать частотник самостоятельно, смотрите на пять параметров.

• Мощность преобразователя должна соответствовать мощности двигателя или быть выше — запас по току снимает проблему резких пусков.
• Тип сети — 220 В для однофазных приводов, 380 В для трехфазных.
• Диапазон частот — стандартные 0-400 Гц закрывают почти все крановые задачи, для специализированных приводов может понадобиться расширенный.
• Класс защиты — в чистом цеху достаточно IP20 в шкафу, для пыли, влаги и улицы нужен IP54.
• Функции — защита от перегрузок, встроенный тормозной резистор, плавный пуск и поддержка протоколов Modbus или Profibus для интеграции с АСУ ТП.

Если разбираться нет времени — пришлите фото шильдика двигателя и пару слов о задаче, инженер подберет конфигурацию за один звонок.

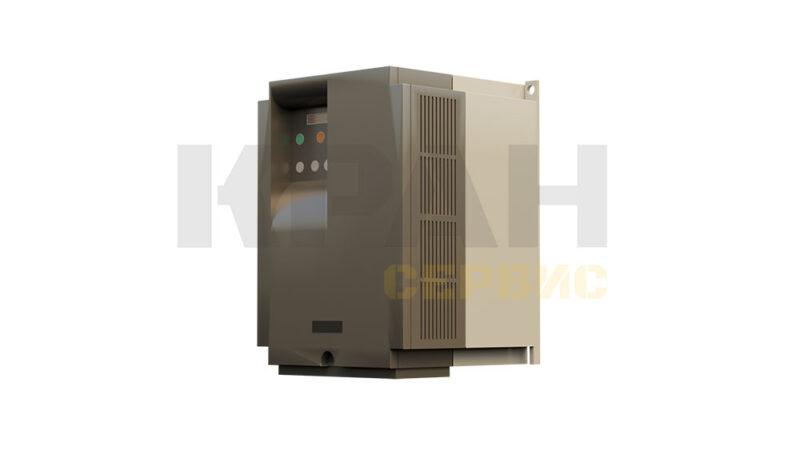

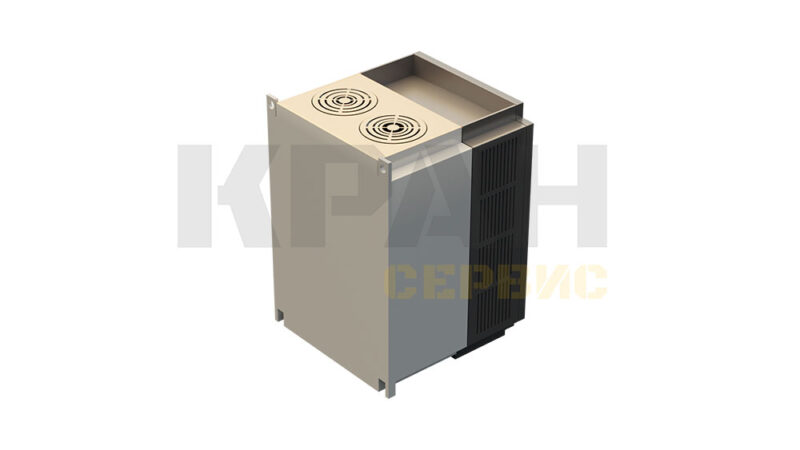

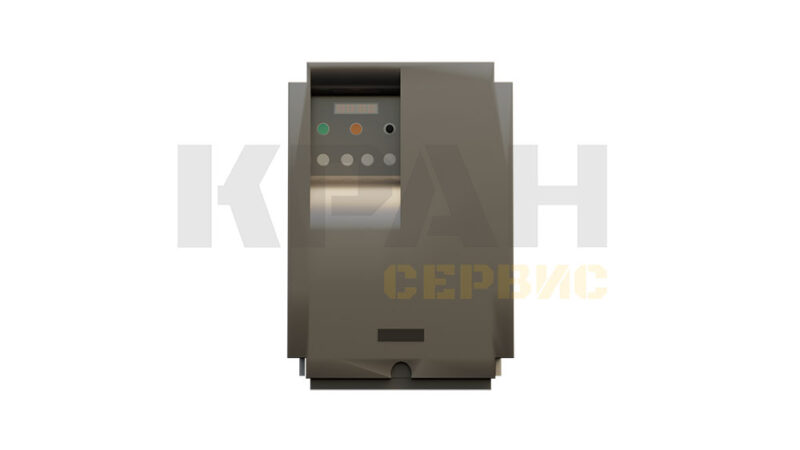

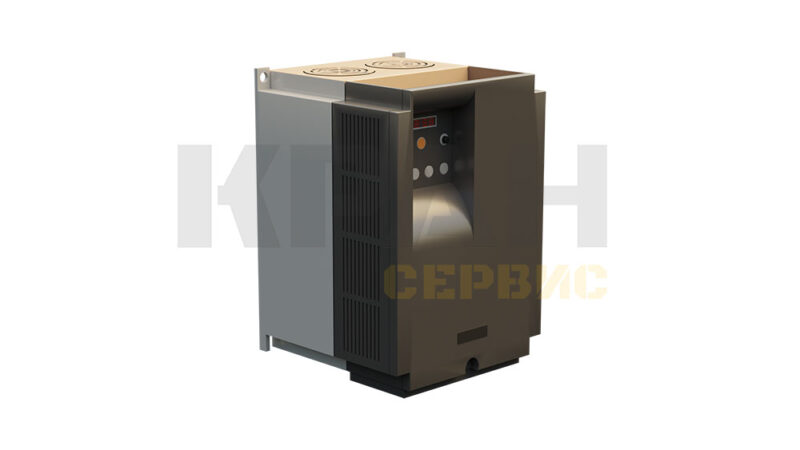

Модели частотных преобразователей: E4-8400, E3-9100 и исполнения IP54

Подбираем модель не по принципу «есть на складе», а под конкретный привод и режим работы.

• Для приводов передвижения ГПО — тельфера, тележки и моста крана — поставляем серию E4-8400 производства «Веспер» в диапазоне мощностей 0,4-22 кВт с векторным управлением, ПИД-регулятором, поиском скорости при пуске на вращающийся двигатель и интерфейсом RS-485 для связи с внешними системами автоматики.
• Для приводов подъема ГПО используем E3-9100 того же производителя — векторный преобразователь без датчика обратной связи на мощности до 15 кВт, с точностью регулировки скорости 0,2%, стартовым моментом до 150% при частоте 1 Гц и автонастройкой на двигатель.

Базовое исполнение обеих серий – IP20 для монтажа в шкафу управления; для эксплуатации в условиях повышенной влажности, запыленности или агрессивных сред есть исполнения с классом защиты IP54.

Для тяжелых крановых приводов мощностью до 630 кВт подбираем более мощные модели той же линейки производителя. Тормозной резистор и входной фильтр поставляем отдельно, под режим работы конкретного привода.

Блок, плата и панель частотного преобразователя — что входит в поставку

В комплекте — сам блок частотного преобразователя, плата управления с выходами под датчики и концевики, панель оператора для настройки и диагностики, при необходимости – выносной модуль управления для удобного доступа из кабины или с пола цеха. Дополнительно поставляем тормозной резистор для интенсивных режимов с частыми пусками и входной фильтр для защиты питающей сети от помех и высших гармоник. Все компоненты заводской сборки, с паспортами и сертификатами соответствия.

При установке частотника на действующий кран выполняем монтаж, пусконаладку и обучение оператора — и передаем оборудование с полным пакетом документов (паспорта, сертификаты).

Купите частотный преобразователь в «Кран Сервис»

Закажите частотный преобразователь под Ваш привод — сделаем инженерный подбор, поставку и пусконаладку в одни руки. Стоимость рассчитываем индивидуально: на финальную цену влияют мощность двигателя, наличие векторного режима, тормозного резистора и количество дискретных выходов. Коммерческое предложение под Вашу задачу пришлем в день обращения. Что Вы получаете при заказе у нас:

• инженерный подбор под Ваш кран, двигатель и режим работы цеха;
• индивидуальную сборку электрических шкафов с частотниками по схеме заказчика и в соответствии с ПУЭ;
• поставку по всей России – в любую точку;
• монтаж, пусконаладку и обучение операторов на объекте;
• гарантию от 1 года и сервисную поддержку на весь срок эксплуатации;
• возможность заказать частотник вместе с новым краном нашего производства или для модернизации действующего.

Выберите модель с нужными Вам характеристиками или оставьте заявку – специалист свяжется в течение рабочего дня, поможет с подбором и подготовит коммерческое предложение. Если кран простаивает прямо сейчас — звоните, отправим преобразователь срочно и оперативно проведем монтаж.
