Крановые пути и эстакады

Особенности поставки крановых путей и эстакад

Все конструкции — крановые пути, эстакады и монорельсы – мы проектируем и изготавливаем самостоятельно, без субподрядчиков. В основе каждого изделия — качественный отечественный металлопрокат с обязательной антикоррозионной защитой. Сортамент подбирается расчетным путем под фактические нагрузки: ни граммом металла меньше, чем требует безопасность, и ни килограммом больше, чем нужно по проекту.

Проектирование ведут собственные инженеры-конструкторы. Они учитывают тип кранового оборудования, схему нагружения, особенности строительных конструкций объекта и климатические условия региона. Все конструкции рассчитаны на эксплуатацию при температурах от -40°С до +60°С – актуально как для отапливаемых цехов, так и для открытых площадок в суровом климате.

Производство проходит шесть этапов контроля качества: проект, входной контроль материалов, сварка и геометрия, покраска, сборка, испытания. На выходе — конструкция, соответствующая стандартам ISO с расчетным ресурсом 25 лет.

Монтаж выполняют наши собственные специалисты. После установки проводится нивелировка путей и пусконаладка, заказчик получает полный комплект технической документации: паспорта, сертификаты, акт приема в эксплуатацию.

Типы конструкций и технические характеристики

Крановые пути (подкрановые)

Производим для мостовых кранов опорного и подвесного типа, а также для козловых кранов. Для опорных мостовых и козловых кранов в роли рельса применяем: Р24, Р43, Р50, Р70, квадрат 40×40 — 60×60 или направляющие из стального листа. Для подвесных мостовых кранов — двутавры 24М, 30М, 36М, 45М.

Пути для козловых кранов, как правило, укладываются на наземные фундаментные балки или железобетонные подушки – с точным соблюдением допусков по нивелировке, что напрямую влияет на ресурс ходовых колес и стабильность всей конструкции крана.

Для мостовых кранов монтаж путей возможен тремя способами: с привязкой к несущим колоннам или перекрытиям существующего здания (после проверки нагрузок), на отдельностоящую эстакаду с собственными колоннами и фундаментом, либо на эстакаду, встроенную в строительные конструкции объекта. Выбор варианта определяется на этапе проектирования — с учетом нагрузок, особенностей здания и типа кранового оборудования.

Характеристики:

• Грузоподъемность: от 0,5 т.
• Длина пролета: от 3 м.
• Длина путей: от 3 м.
• Высота подъема: от 1 м.
• Температура эксплуатации: от -40°С до +60°С.
• Категории размещения: У1 (улица), У2 (под навесом), У3 (помещение).

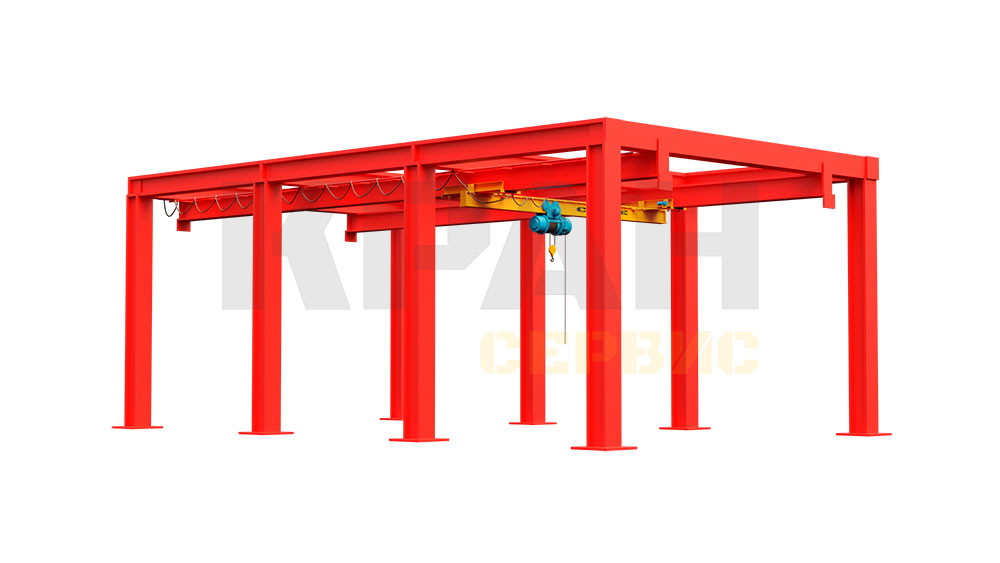

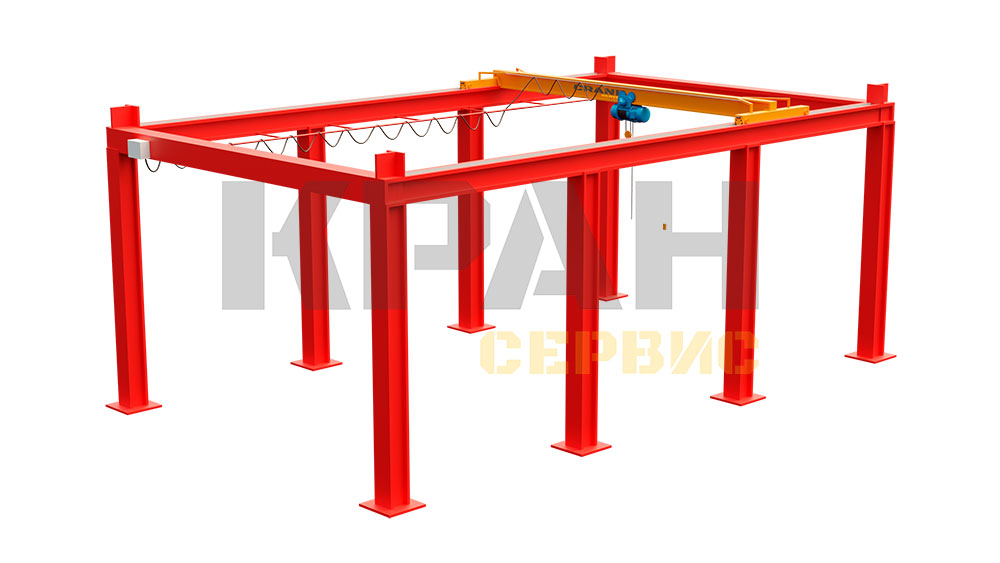

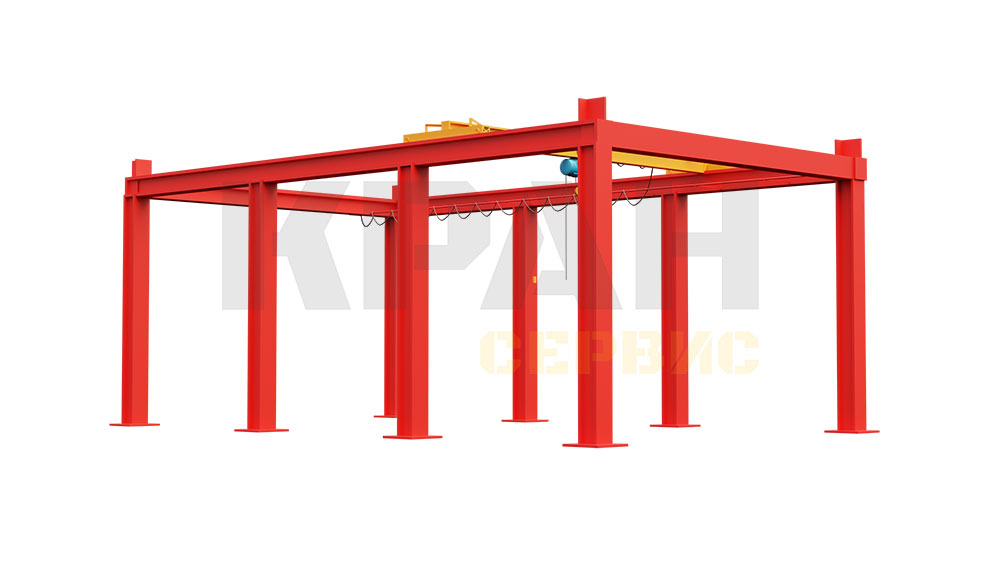

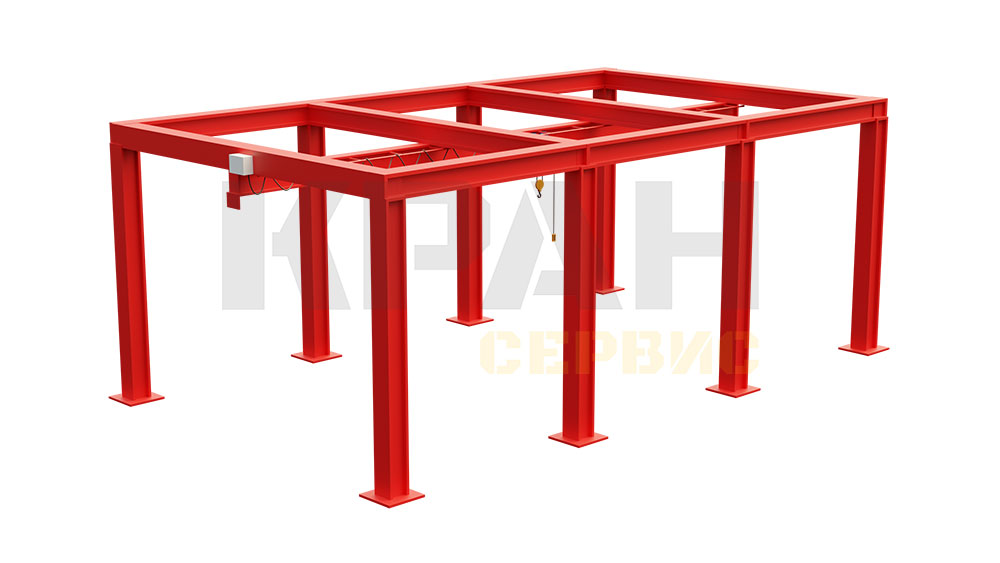

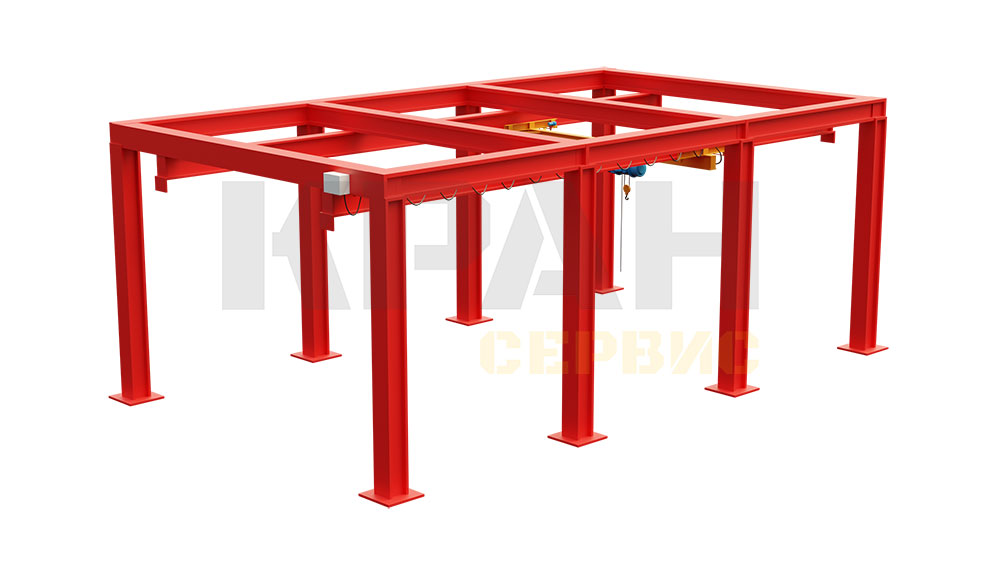

Крановые эстакады

Отдельностоящая эстакада — оптимальный выбор, когда здание изначально не проектировалось под кран или когда нагрузку нельзя передавать на несущие конструкции строения. Нагрузка в этом случае воспринимается собственными колоннами на фундаменте — никаких рисков для здания.

Производим как встроенные, так и свободностоящие эстакады для опорных и подвесных мостовых кранов.

Характеристики:

• Грузоподъемность: от 0,5 т.
• Длина пролета: от 3 м.
• Длина путей: от 3 м.
• Высота подъема: от 1 м.
• Температура эксплуатации: от -40°С до +60°С.
• Категории размещения: У1 (улица), У2 (под навесом), У3 (помещение).

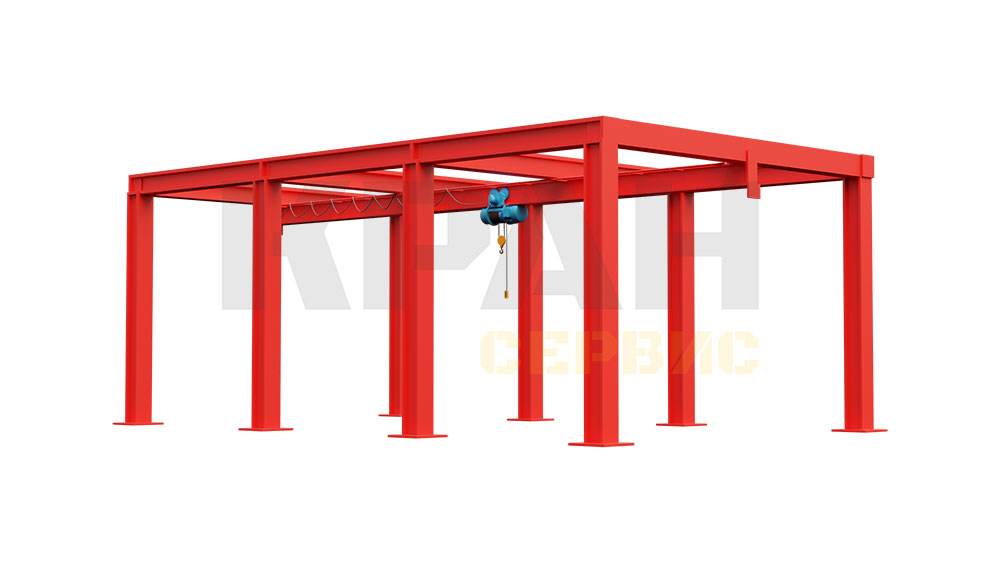

Монорельсы

Монорельс — наиболее экономичное решение для перемещения грузов вдоль фиксированной линии. Несущий элемент — двутавровый профиль, на котором работает электрический тельфер. Монтируется к перекрытиям здания или на собственные колонны.

Производим прямолинейные монорельсы, а также конструкции с радиусными участками и ответвлениями для создания сложных маршрутов перемещения грузов.

Характеристики:

• Грузоподъемность: от 0,5 т.
• Длина пролета: от 3 м.
• Длина путей: от 3 м.
• Высота подъема: от 1 м.
• Температура эксплуатации: от -40°С до +60°С.
• Категории размещения: У1 (улица), У2 (под навесом), У3 (помещение).

Цены на крановые пути и эстакады

Стоимость крановых путей, эстакад и монорельсов зависит от ряда факторов: тип конструкции (встроенная или отдельностоящая), грузоподъемность, длина путей и пролет, высота подъема, исполнение (общепромышленное, взрывобезопасное), а также объем монтажных работ.

Актуальные цены на типовые конфигурации представлены в таблице ниже. Для нестандартных объектов стоимость рассчитывается индивидуально — пришлите нам опросный лист или параметры объекта, и наши инженеры подготовят коммерческое предложение в кратчайшие сроки.

Причины заказать крановые пути и эстакады у нас

• Мы не посредники — Вы платите цену завода, без дилерских наценок. Каждый проект проходит шесть этапов контроля качества: от проработки чертежей до динамических испытаний готовой конструкции. Производство ведется по стандартам ISO.
• Наши инженеры проектируют пути и эстакады под конкретный объект: учитывают климат региона, параметры существующих строений, специфику кранового оборудования. Мы адаптируем конструкции для работы в диапазоне от -40°С до +60°С — это актуально и для Сибири, и для Урала, и для Дальнего Востока.
• Срок стандартного производства — от 25 дней. При необходимости — ускоренное изготовление от 7 дней.
• После монтажа Вы получаете полный комплект документов: паспорта, сертификаты, проект производства работ.

Закажите крановые пути и эстакады в ООО «Кран Сервис»

Оставьте заявку или выберите подходящую конфигурацию в каталоге. Наш инженер свяжется с Вами, уточнит параметры объекта и подготовит честное коммерческое предложение. Мы рассчитаем конструкцию, подберем оптимальный тип пути или эстакады и учтем все нюансы – чтобы оборудование работало надежно с первого дня и на протяжении десятилетий.
