Конструкция и функциональные достоинства подвесных кран-балок

Подвесная кран-балка представляет собой однобалочную конструкцию, где пролетная балка из соединена с концевыми тележками, закрепленными на нижних полках подвесных крановых путей. Пути монтируются к несущим конструкциям перекрытия — фермам, балкам, ригелям каркаса здания. По нижней полке пролетной балки перемещается таль или тельфер, обеспечивая точное позиционирование груза в трех координатах.

Освобождение напольного пространства — главное конкурентное преимущество подвесной схемы. В отличие от опорных кранов, здесь отсутствуют подкрановые балки на колоннах и массивные напольные опоры. Вы получаете свободное пространство для размещения технологического оборудования, стеллажных систем, проездов погрузчиков. Экономия полезной площади достигает 20-25% по сравнению с опорной компоновкой — критично для цехов с высокой плотностью размещения станков.

Расширенная рабочая зона благодаря консолям — уникальная возможность подвесных конструкций. Консоли представляют собой выступающие части пролетной балки за пределы осей крановых путей. Стандартная длина консолей 0,3-1,5 метра позволяет обслуживать пристенные участки, загружать материал непосредственно из транспорта, установленного вплотную к стене, работать в зонах, физически недоступных для опорных кранов.

Упрощенный монтаж — подвесные пути крепятся к существующим конструкциям перекрытия без строительства дополнительных опор. Это сокращает сроки установки на 30-40% и снижает стоимость подготовительных работ. Особенно актуально при модернизации действующих производств, где установка опорного крана потребовала бы усиления фундаментов и возведения подкрановых балок.

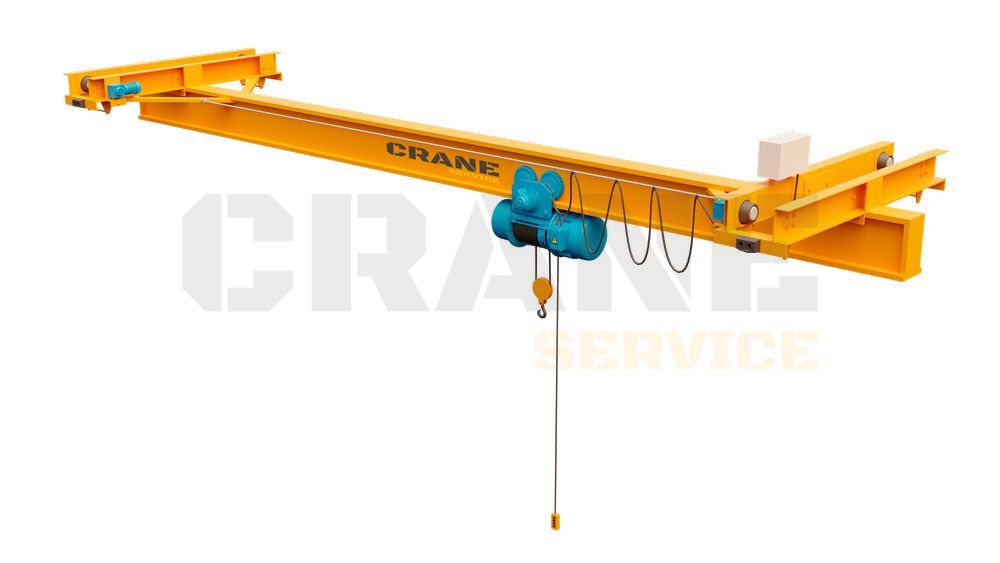

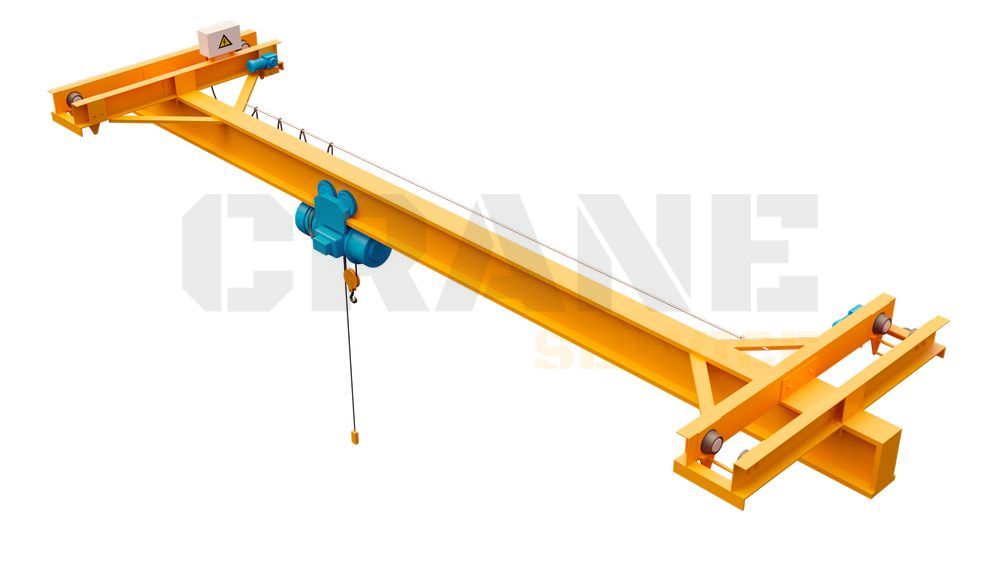

Электрические кран-балки пордвесные оснащаются мотор-редукторами на передвижение со скоростью до 20 м/мин и электрическими тельферами с подъемом 8-12 м/мин. Управление осуществляется кабельным пультом или радиоуправлением с дальностью до 100 метров. Установка частотных преобразователей обеспечивает плавный разгон без рывков, повышает точность позиционирования, продлевает ресурс механизмов на 30-35%.

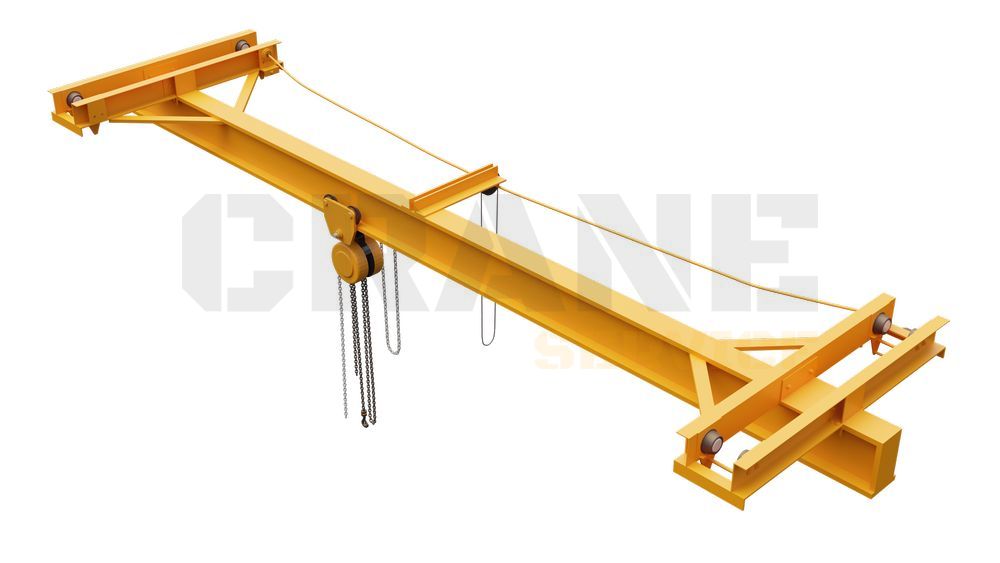

Ручные кран-балки подвесные комплектуются цепным приводом на передвижение. Режим работы А1 — легкий, до 2 часов эксплуатации в сутки. Основные преимущества: полная автономность от электросетей, минимальные затраты на обслуживание, возможность применения во взрывоопасных зонах без дополнительной сертификации электрооборудования.

Температурный диапазон работы: базовое исполнение -20°С…+40°С, северное -40°С…+40°С. Производим краны в общепромышленном, пожаробезопасном и взрывозащищенном исполнении для химических производств, лакокрасочных цехов, нефтебаз, газовых хозяйств.

Специфика применения в стесненных условиях

Подвесные кран-балки незаменимы в помещениях со сложной планировкой, где каждый квадратный метр на счету. Типичная ситуация: производственный цех с установленным оборудованием вдоль стен, где опорный кран физически не разместить — нет места под подкрановые колонны. Подвесная конструкция решает задачу, крепясь к существующим фермам перекрытия.

Выносные консоли позволяют обслуживать зоны непосредственной погрузки из транспорта. Грузовик подъезжает вплотную к стене склада, кран с консолью выносит груз за линию крановых путей и забирает паллеты прямо из кузова — без промежуточной перегрузки погрузчиком. Это ускоряет цикл приемки товара в 2-3 раза и сокращает риск повреждения груза при многократных перевалках.

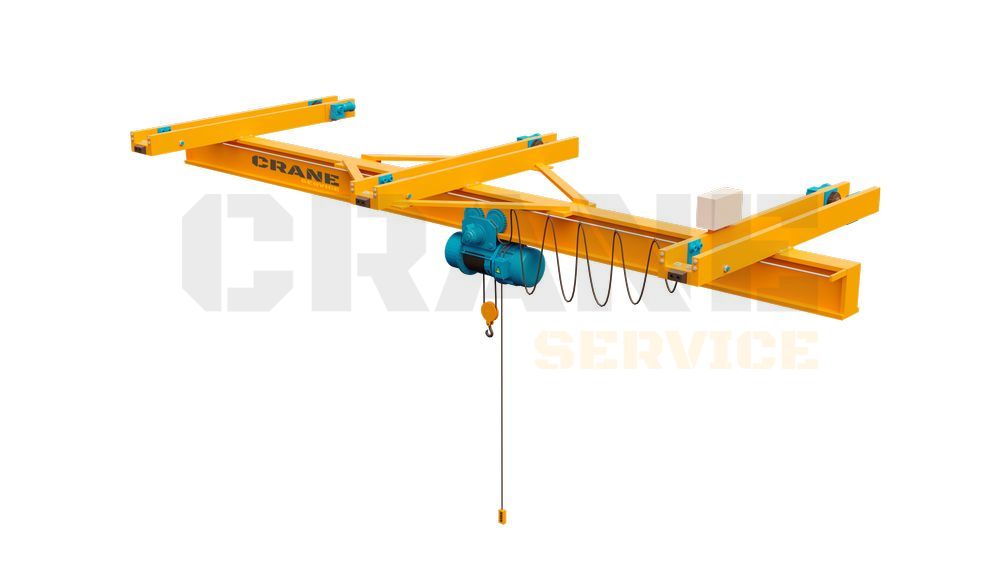

Двухпролетные подвесные кран-балки применяются для обслуживания протяженных рабочих зон и перекрывают два последовательно расположенных пролёта, максимально 12 + 12 метров, в одном направлении. Крановая конструкция подвешивается к трем линиям потолочных путей, что позволяет равномерно распределять нагрузки на перекрытия и отказаться от напольных опор, сохраняя свободную планировку производственного помещения.

Цена подвесных кран-балок

Стоимость определяется грузоподъемностью, длиной пролета, количеством пролетов, типом привода и комплектацией. Однопролетная электрическая кран-балка без консолей входит в средний ценовой сегмент. Двухпролетная конструкция с той же грузоподъемностью обойдется существенно дороже из-за дополнительной концевой балки и усиленной пролетной части.

На итоговую стоимость влияют длина и количество консолей (каждая консоль требует усиления пролетной балки), радиоуправление вместо кабельного пульта, частотные преобразователи для плавного хода, северное климатическое исполнение с эксплуатацией до -40°С, взрывозащищенное исполнение для опасных зон, нестандартные размеры, требующие индивидуального проектирования. Цена тельферов и талей рассчитывается отдельно в зависимости от грузоподъемности, высоты подъема и производителя (болгарские, российские, китайские). Доставка зависит от удаленности объекта и габаритов груза, монтаж рассчитывается после оценки сложности работ и высоты установки.

Параметры кран-балок подвесных для обоснованного выбора

Грузоподъемность с технологическим резервом — рассчитывайте с запасом 15% сверх максимальной массы груза с учетом массы строп, траверс, захватов. Для регулярного подъема заготовок 1,8 тонны выбирайте кран 2 тонны, а не 1 тонну.
Длина пролета и необходимость консолей — измеряйте расстояние между точками подвеса путей. Если требуется обслуживание пристенных зон или погрузка из транспорта, закладывайте консоли — их длину определяют исходя из расстояния от крановых путей до стены.
Интенсивность эксплуатации — ручной привод при редких подъемах (3-5 раз в смену) и грузоподъемности до 3,2 тонн. Электрический привод при ежедневной работе, большей массе грузов, необходимости быстрых перемещений. Комбинация ручного передвижения крана с электрической талью — компромиссный вариант при редких перестановках крана и частых подъемах груза.
Высота подъема — учитывайте, что в подвесной схеме таль расположена ниже пролетной балки. Рабочая высота подъема на 600-800 мм меньше, чем у опорного крана той же общей высоты. Измеряйте расстояние от пола до нижней точки крюка в верхнем положении минус высота груза и длина строп.
Несущая способность перекрытий. При размещении подвесного кранового оборудования в существующих зданиях рекомендуется провести обследование несущих конструкций (ферм, ригелей, балок перекрытия) с целью подтверждения возможности восприятия крановых нагрузок. Нагрузки от подвесного крана передаются на элементы перекрытия и учитывают максимальную грузоподъёмность, собственный вес крана и динамический коэффициент. По результатам обследования выполняется проверочный расчёт и, при необходимости, разрабатываются мероприятия по усилению конструкций.

Купите подвесную кран-балку у производителя

Закажите производство подвесной кран-балки у производителя — получите решение, идеально адаптированное под архитектуру Вашего объекта. Наши инженеры проведут техническое обследование конструкций здания, рассчитают оптимальную конфигурацию с учетом несущей способности перекрытий.

Обеспечиваем комплексный подход: проектирование крановых путей, изготовление конструкций на собственном производстве, поставку тельферов и талей от проверенных производителей, доставку по России, профессиональный монтаж с проверкой геометрии путей, пусконаладку и оформление документации для Ростехнадзора.

Заключаем договоры на регулярное техническое обслуживание, поставляем запасные части, выполняем модернизацию действующих кранов.

Свяжитесь с нами — получите экспертную консультацию и точный расчет под Ваши задачи!
