Мы производим и поставляем подвесные электрические кран-балки грузоподъемностью от 1 до 16 тонн с полным циклом работ под ключ. Изготавливаем краны на собственном производстве, комплектуем электрическими тельферами от проверенных поставщиков, обеспечиваем проектирование, монтаж и пусконаладку оборудования.
Конструкция подвесных электрических кран-балок и их ключевые преимущества

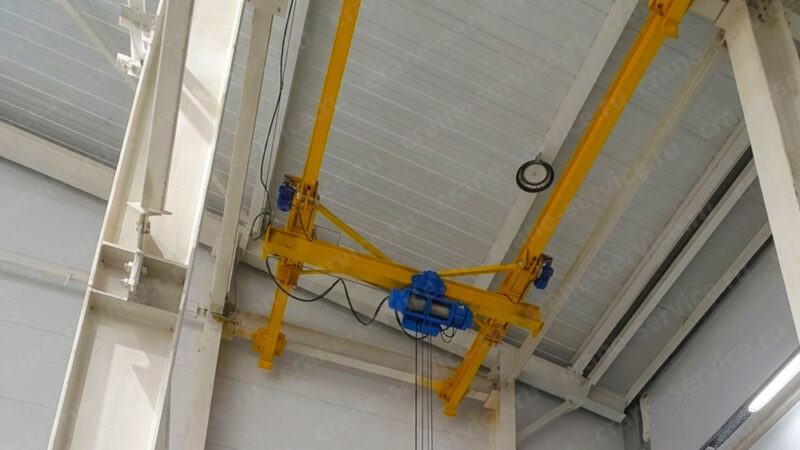

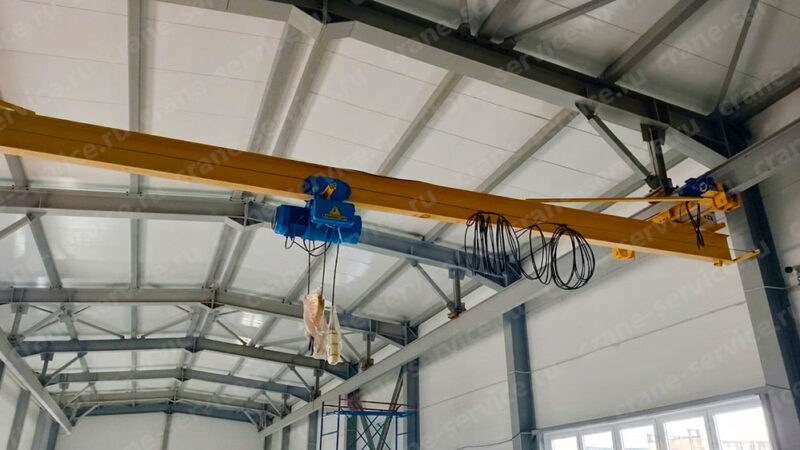

Электрическая подвесная однобалочная кран-балка — это грузоподъемное оборудование, где балка крепится к нижним полкам подвесного кранового пути, передвижение по которому полностью автоматизировано через электропривод. Оптимальное решение для помещений с ограниченной высотой или отсутствием возможности установки опорных конструкций на колонны здания.

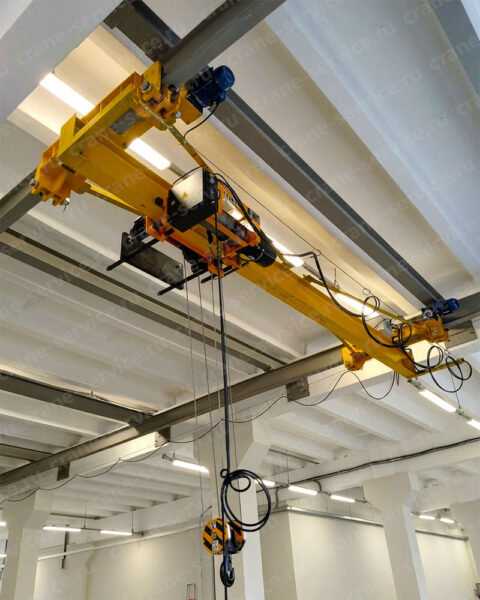

Электрический тельфер закрепляется на пролетном строении крана и перемещается по нему также на электроприводе при помощи приводной каретки. Управление всеми движениями — подъем груза, перемещение тельфера вдоль балки, передвижение кран-балки по монорельсу — осуществляется с единого пульта управления, подвесного или радиоуправляемого.
Электрическая система полностью автоматизирует перемещение грузов: оператор находится на безопасном расстоянии и контролирует все операции без физических усилий. Это кардинально повышает производительность труда и снижает риски травматизма при работе с грузами.
Альтернативный вариант комплектации — установка ручной тали вместо электрического тельфера. Такое решение целесообразно для участков с редкими подъемными операциями (2-5 раз в смену), где не требуется высокая скорость работы, но необходима мобильность перемещения груза по цеху.
Важная особенность: подвесные кран-балки могут быть как однопролетными, так и двухпролетными. Последние предназначены для обслуживания широких или сложных производственных пространств, где требуется перемещение грузов между двумя расположенными рядом участками, что увеличивает общую обслуживаемую длину цеха.
Ключевая особенность двухпролетной конструкции заключается в том, что она состоит из двух соединенных пролетных секций и имеет три точки подвеса (вместо стандартных двух), с промежуточным креплением на дополнительную центральную ходовую тележку. Это решение обеспечивает необходимую жесткость и устойчивость при большой длине моста.

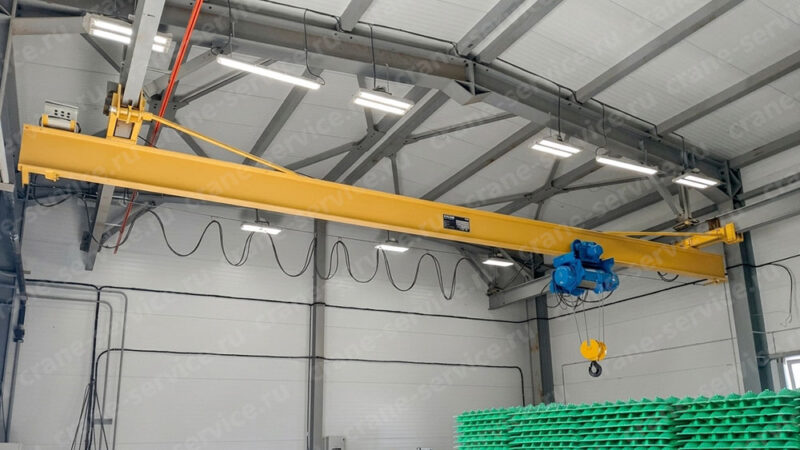

Для расширения зоны обслуживания электрическая подвесная кран-балка может быть оснащена консолями — выступающими частями балки за пределы монорельсового пути. Консольная конструкция позволяет перемещать грузы в труднодоступные зоны: вдоль стен, над стационарным оборудованием, к краям производственных участков. Длина консоли обычно составляет 1-3 метра и рассчитывается индивидуально с учетом грузоподъемности и жесткости балки. Консольное исполнение увеличивает рабочую зону на 20-40% без дополнительных монтажных работ по расширению монорельсовой системы.
Преимущества подвесной электрической кран-балки:
- Экономия пространства — не требуются опорные колонны и подкрановые пути на полу.
- Максимальное использование высоты — груз поднимается практически до потолка/
- Простота монтажа — крепление к существующим балкам перекрытия без масштабных строительных работ.
- Полная автоматизация — все движения на электроприводе, минимум физических усилий.
Цена подвесной электрической кран-балки
Стоимость складывается из нескольких компонентов: изготовление подвесной балки, грузоподъемное устройство, система управления, проектирование и монтажные работы. На итоговую цену влияют грузоподъемность, производитель тельфера, тип управления и исполнения, наличие дополнительных опций.
Подвесная электрическая кран-балка обходится на 20-30% дешевле опорной конструкции аналогичной грузоподъемности за счет отсутствия необходимости в мощных опорах и фундаментных работах. Экономия достигается на этапе строительной подготовки и монтажа.
Дополнительная выгода — возможность установки в существующих зданиях без реконструкции, что экономит время и средства на запуск производства.
Ориентировочные цены на подвесные электрические кран-балки в базовой комплектации представлены в таблице ниже. Этот прайс поможет Вам предварительно оценить бюджет проекта до получения детального расчета.
| Г/п, т | Пролет, м | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 3 | 4.2 | 6 | 9 | 12 | 15 | 9+9 | 10.5+10.5 | 12+12 | |
| 1 | 238 700 | 247 940 | 264 880 | 303 380 | 355 740 | 415 800 | 498 960 | 517 440 | 579 040 |
| 2 | 275 660 | 284 900 | 298 760 | 321 860 | 380 380 | 475 860 | 539 000 | 563 640 | 663 740 |
| 3,2 | 328 020 | 334 180 | 363 440 | 400 400 | 477 400 | 568 260 | 659 120 | 749 980 | 890 120 |
| 5 | 406 560 | 428 120 | 471 240 | 529 760 | 654 500 | 817 740 | 870 100 | 934 780 | 1 059 520 |
| 6,3 | 546 700 | 559 020 | 640 640 | 705 320 | 808 500 | 968 660 | 1 096 480 | 1 307 460 | 1 518 440 |
| 8 | 654 500 | 672 980 | 689 920 | 737 660 | 825 440 | 1 002 540 | 1 473 780 | 1 640 100 | 1 935 780 |
| 10 | 674 520 | 696 080 | 739 200 | 797 720 | 1 016 400 | 1 307 460 | 1 476 860 | 1 769 460 | 2 095 940 |
| 12,5 | 1 198 120 | 1 296 680 | 1 402 940 | 1 498 420 | 1 763 300 | 1 928 080 | по запросу | по запросу | по запросу |
| 16 | 1 507 660 | 1 609 300 | 1 706 320 | 1 831 060 | 2 188 340 | 2 654 960 | по запросу | по запросу | по запросу |
Критерии выбора подвесной электрической кран-балки
При выборе подвесной кран-балки электрической определяют ключевые параметры:
- Грузоподъемность — от 1 до 16 тонн. Рассчитывается с запасом 15-20% от максимальной массы груза для обеспечения безопасности и увеличения срока службы оборудования.
- Длина пролета — расстояние между точками подвеса балки к монорельсу. Зависит от ширины рабочей зоны и может достигать 28,5 метров в стандартном исполнении. Для больших пролетов требуется усиленная конструкция балки или производство двухпролетной конструкции длиной до 12 +12 метров.
- Высота подъема груза — определяется высотой помещения и технологическими требованиями. Стандартный диапазон от 6 до 36 метров.
- Режим работы — для регулярного использования (10+ операций в смену) выбирайте режим 2А или 3А, для интенсивной эксплуатации — 5А. Режим напрямую влияет на конструкцию узлов и срок службы.
- Тип управления — подвесной пульт на кабеле обеспечивает надежность и экономичность, радиоуправление дает максимальную мобильность оператора.
- Несущая способность перекрытия — критически важно! Необходим расчет на соответствие массы оборудования с грузом прочности балок перекрытия или ферм, к которым крепится монорельс.
- Тип исполнения крана — общепромышленное для стандартных производственных условий, взрывобезопасное для работы во взрывоопасных зонах (химические производства, элеваторы, лакокрасочные цеха), пожаробезопасное для объектов с повышенными требованиями пожарной безопасности. Выбор исполнения определяется категорией помещения и требованиями технического регламента.
Закажите подвесную электрическую кран-балку у производителя
Мы специализируемся на изготовлении подвесных грузоподъемных систем любой сложности. Разрабатываем проекты с учетом особенностей Вашего помещения, производим качественные металлоконструкции, комплектуем надежными электротельферами, выполняем монтаж с соблюдением норм безопасности.
Преимущества сотрудничества с нами:
- Комплексный подход — от замеров и расчетов несущей способности до запуска оборудования.
- Прямое производство — исключение посреднических наценок
- Гибкость в проектировании — разработка нестандартных решений.
- Качественная комплектация — работаем с проверенными поставщиками комплектующих.
- Полное документальное сопровождение — вся техническая документация и разрешительные документы.
- Гарантия на оборудование и монтажные работы.
- Техническая поддержка на всех этапах эксплуатации.
Свяжитесь с нашими инженерами для получения консультации и технико-коммерческого предложения. Мы проведем обследование объекта, выполним необходимые расчеты и предложим оптимальную конфигурацию подвесной однобалочной кран-балки электрической под Ваши задачи. Автоматизируйте грузоперемещения с максимальной эффективностью использования производственного пространства.
