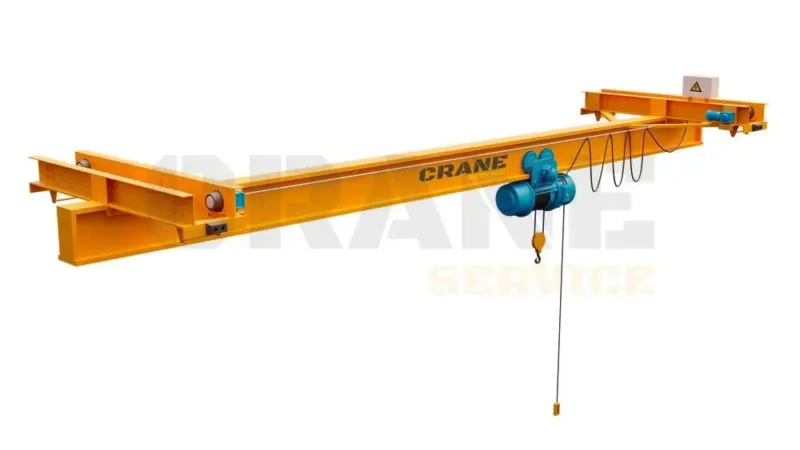

Кран мостовой однобалочный подвесной электрический 2 т
-
Грузоподъёмность
2,0 тонны -
Пролёт крана
от 3,0 до 15,0 м -
Передвижение крана
электрическое
Кран мостовой подвесной однобалочный 2 т предназначен для подъёма и перемещения грузов в пределах рабочей зоны подкранового пути. Конструкция состоит из пролётной балки, соединённой с концевыми ходовыми узлами. Их колёса перемещаются по нижним полкам балок подкранового пути, благодаря чему мост располагается ниже несущих конструкций. Электропривод обеспечивает продольное движение крана, а электрическая таль перемещается вдоль пролётной балки. Такое расположение механизмов необходимо учитывать при определении доступного пространства для работы оборудования.
Кран-балка подвесная 2 т представлена на габаритных схемах с соответствующей таблицей размеров металлоконструкции. Размерный ряд включает шесть вариантов пролёта: 3; 4,2; 6; 9; 12 и 15 м. Для каждого исполнения приведены размеры с обозначениями B, A, C и H, соответствующие элементам на чертежах. По этим данным можно определить основные габариты моста, сопоставить размеры концевых ходовых узлов и предварительно оценить возможность размещения оборудования на существующем или проектируемом подкрановом пути.
Кран мостовой электрический однобалочный 2 т в подвесном исполнении комплектуется подъёмным механизмом с учётом необходимой высоты подъёма, интенсивности работы и условий эксплуатации. Электрическая таль обеспечивает вертикальное перемещение груза, а её ходовой механизм — движение вдоль пролёта. Подъём и передвижение осуществляются отдельными механизмами, характеристики которых согласовываются при подборе оборудования. Представленные в таблице размеры относятся к металлоконструкции крана и не включают габариты тали. При определении доступной высоты подъёма дополнительно учитывают строительную высоту подъёмного механизма, его расположение относительно моста и ограничения помещения.
Габаритные размеры мостового подвесного крана 2 т
Размеры относятся к металлоконструкции крана. Габариты тали и её высота не включены: подъёмный механизм подбирается отдельно.
Таблица габаритных размеров
| Пролёт Lп (мм) | B (мм) | A (мм) | C (мм) | H (мм) |
|---|---|---|---|---|
| 3000 | 1455 | 1775 | 130 | 300 |
| 4200 | 1455 | 1775 | 130 | 300 |
| 6000 | 1455 | 1775 | 130 | 300 |
| 9000 | 2055 | 1775 | 130 | 360 |
| 12000 | 2055 | 1775 | 150 | 450 |
| 15000 | 2055 | 1775 | 150 | 550 |
Заполните опросный лист, чтобы получить максимально эффективное решение от наших экспертов.
Заполнить опросный лист
При выборе подвесного мостового крана грузоподъёмностью 2 тонны необходимо учитывать геометрию подкрановых балок и особенности их расположения. Для предварительного подбора определяют расстояние между путями, профиль несущих балок и размеры их нижних полок. Важно проверить совместимость концевых ходовых узлов с существующим подкрановым путём, поскольку соответствие пролёта табличному значению само по себе не гарантирует возможность установки оборудования. Окончательные параметры металлоконструкции и ходовых механизмов согласовываются на основании технических данных объекта.
Для правильного размещения крана необходимо проверить свободное пространство ниже подкранового пути, а также возможные ограничения в зоне перемещения моста и груза. При подготовке исходных данных указывают высоту расположения подкрановых балок, требуемую высоту подъёма и наличие строительных конструкций, которые могут препятствовать движению оборудования. Дополнительно учитывают интенсивность работы, характеристики перемещаемых грузов, условия эксплуатации и предпочтительный способ управления. Эти сведения позволяют определить подходящую комплектацию и согласовать технические характеристики подъёмного и передвижных механизмов.
Цена кран-балки 2 т зависит от выбранного пролёта, высоты подъёма, комплектации механизмов и условий эксплуатации. Для предварительного подбора оборудования можно использовать представленные габаритные схемы и таблицу размеров, после чего уточнить параметры заказа через опросный лист. При оформлении заявки рекомендуется приложить схему подкранового пути, план помещения или техническое задание с указанием требуемой рабочей зоны и ограничений по размещению оборудования. На основании полученных данных согласовываются конструкция моста, исполнение электрической тали, способ управления и другие технические параметры. После уточнения комплектации подготавливается коммерческое предложение с расчётом стоимости оборудования.
