Кран мостовой однобалочный подвесной электрический 3,2 т
-
Грузоподъёмность
3,2 тонны -
Пролёт крана
от 3,0 до 15,0 м -
Передвижение крана
электрическое
Мостовой подвесной однобалочный кран грузоподъёмностью 3,2 т перемещается по нижним полкам подкрановых балок: к ним подвешены мост и концевые ходовые узлы. В этом исполнении электрический привод относится к передвижению моста по подкрановому пути.

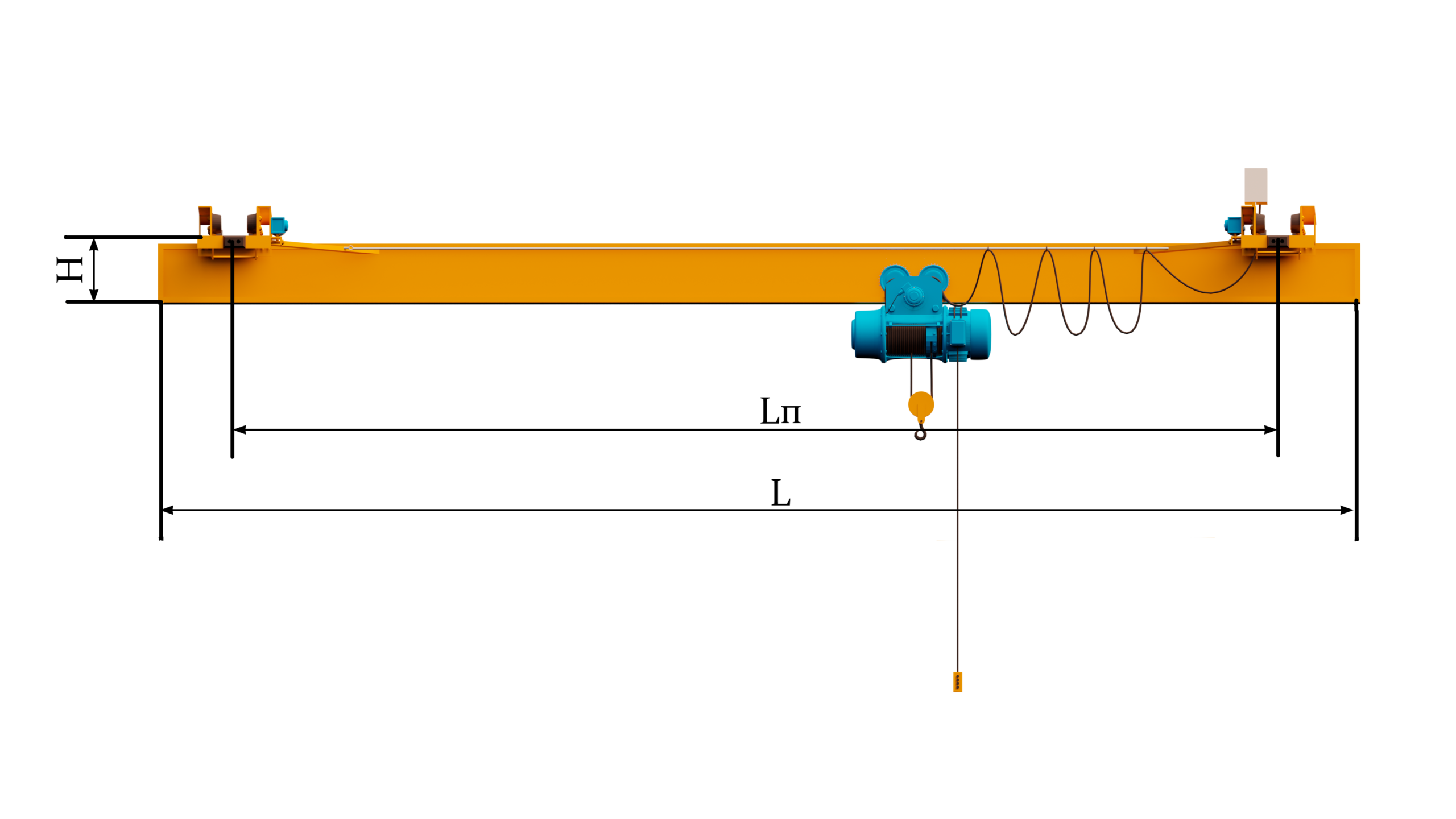

Габаритная схема и таблица показывают размеры металлоконструкции подвесной кран-балки 3,2 т для пролётов от 3 до 15 м. Эти данные используют для предварительной компоновки: можно сопоставить требуемый пролёт с габаритами моста и другими размерными обозначениями на схеме.
Параметры подъёмного механизма в таблицу не включены. Таль или тельфер подбираются отдельно с учётом требуемой высоты подъёма, режима работы и условий эксплуатации. Итоговые габариты и состав комплектации подтверждаются после проверки исходных данных по объекту.

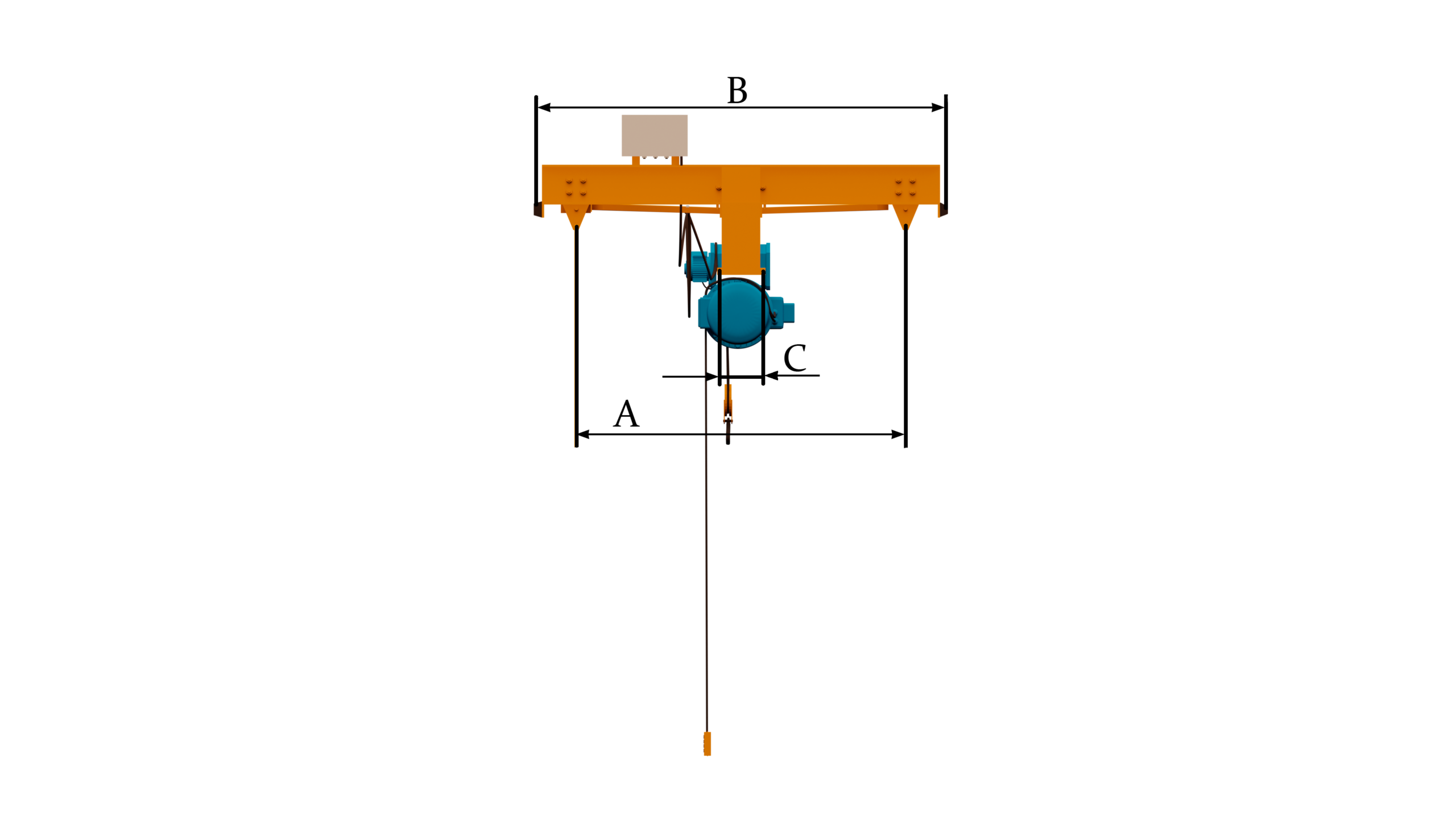

Габаритные размеры мостового подвесного крана 3,2 т
Таблица габаритных размеров
| Пролёт Lp | Ширина B | A | C | H |
|---|---|---|---|---|
| 3000 | 1455 | 1775 | 130 | 300 |
| 4200 | 1455 | 1775 | 130 | 300 |
| 6000 | 1455 | 1775 | 130 | 300 |
| 9000 | 2055 | 1775 | 130 | 360 |
| 12000 | 2055 | 1775 | 150 | 550 |
| 15000 | 2055 | 1775 | 150 | 640 |
* Размеры в миллиметрах.
Заполните опросный лист, чтобы получить максимально эффективное решение от наших экспертов.
Заполнить опросный лист
У подвесного исполнения таблица служит отправной точкой для привязки моста к подкрановым балкам, а не готовым решением для объекта. По схеме сначала проверяют требуемый пролёт и расположение нижних полок, по которым перемещаются концевые ходовые узлы. После этого сопоставляют габаритные обозначения B, A, C и H с ограничениями конкретного пути.
Для инженерного расчёта одной грузоподъёмности недостаточно. Нужны план помещения или схема пути, высота подъёма, способ управления и условия работы. Эти данные позволяют уточнить геометрию металлоконструкции; таль или тельфер выбираются самостоятельной частью комплектации.
В таблице представлены шесть типовых пролётов: 3, 4,2, 6, 9, 12 и 15 м. Если исходный путь не укладывается в этот ряд, расчёт выполняют по фактическим размерам. Приложите к опросному листу техническое задание или схему — после проверки исходных данных можно подтвердить размеры и рассчитать стоимость.
