Шкафы управления

Современный шкаф управления краном: меньше простоев, ниже расходы на ремонт

Шкаф управления — это сердце электрической схемы крана. От его комплектации зависит, насколько долго проживут двигатели, тормоза и редукторы, как быстро Вы устраните неисправность и пройдете ли проверку Ростехнадзора с первого раза. Современный шкаф автоматического управления снижает аварийность за счет встроенной защиты от перегрузок и КЗ, продлевает ресурс силовой части в 2-3 раза благодаря плавному пуску от частотного преобразователя, и обеспечивает соответствие требованиям ПУЭ — то есть экономит Вам бюджет на ремонтах, простоях и штрафах после проверок.

Устройство крановых шкафов управления нашего производства

Любой крановый шкаф управления наши инженеры собирают на базе нескольких ключевых элементов.

• Пускатели — включают и отключают двигатели подъема и передвижения. От их качества зависит количество рабочих циклов и общий ресурс электрической части.
• Контроллеры — принимают команды от пульта оператора (проводного или по радиоканалу) и передают их на исполнительные механизмы.

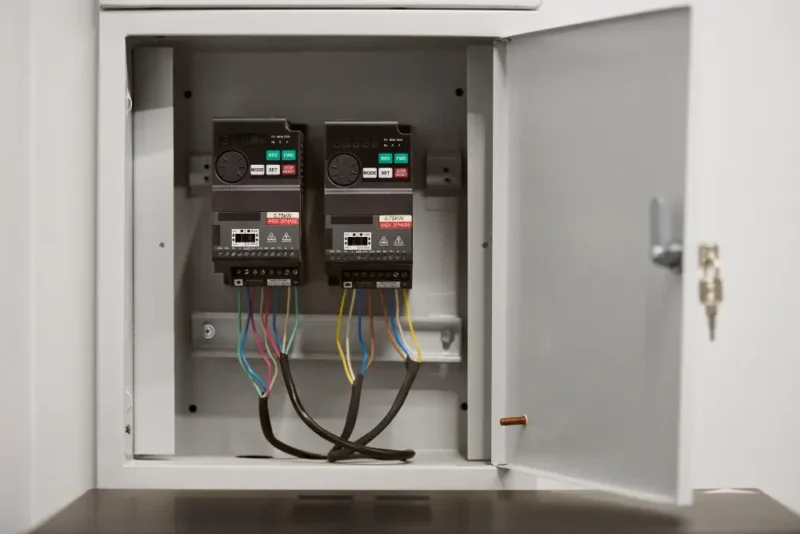

• Преобразователи частоты — регулируют скорость работы двигателей, обеспечивают плавный пуск и торможение, экономят электроэнергию и снижают износ редукторов.
• Защитные устройства — автоматические выключатели, тепловые реле, реле контроля фаз. Отключают питание при коротком замыкании, перегрузке или нарушении в питающей сети, чтобы спасти мотор от выгорания.

Технические особенности и параметры подбора шкафа управления

Стандартный шкаф нашего производства рассчитан на номинальный ток 90 А и напряжение 380 В при одном вводе, что покрывает большинство задач легких и средних кранов. Степень защиты IP54 позволяет ставить его и в чистом цехе, и в условиях запыленности и брызг — корпус не боится случайных контактов с пылью и водой. Навесное монтажное исполнение упрощает установку: шкаф крепится к стене или раме крана без отдельной фундаментной площадки. Под более мощные приводы, токи свыше 90 А или специфические условия (взрывоопасные среды, агрессивные пары, морской климат) собираем индивидуальное исполнение по техзаданию.

При выборе учитываем четыре фактора: тип и грузоподъемность оборудования, суммарную мощность двигателей и токовую нагрузку, условия эксплуатации (внутри помещения или на улице, температурный режим, влажность, пыль) и предпочтительный способ управления — проводной пульт, радиоканал или кабина. Пришлите параметры Вашего двигателя и описание задачи – подберем комплектацию и пришлем коммерческое предложение в день обращения.

Шкафы для управления разными типами кранов и оборудования

• Шкаф управления мостовым краном обеспечивает работу всех приводов: подъема, передвижения крановой тележки и самого крана. Управление — с подвесного пульта, кабины или по радиоканалу.
• Шкаф управления кран-балкой — компактное решение для легких подвесных и опорных кран-балок до 5 тонн, с простой логикой и базовым функционалом.
• Шкаф управления козловым краном рассчитан на эксплуатацию вне помещений: уличная пыль, влага и температурные перепады делают защиту IP54 и выше не опцией, а обязательным требованием.
• Шкаф управления консольным краном включает контур поворота стрелы помимо подъема и движения каретки грузоподъемного устройства — аварийная остановка и плавность реверса критичны для поворотного механизма.

Также собираем шкафы управления силовым и технологическим оборудованием – станками, конвейерами, насосами, прессами и испытательными стендами.

Замена старого шкафа управления на новый

Если на действующем кране каждые полгода сгорает контактор, греется проводка или сбоит логика старой релейной схемы — дешевле заменить шкаф целиком, чем латать его деталями. Современный шкаф с автоматическими выключателями, тепловыми реле и частотным преобразователем работает 15-20 лет без серьезных вмешательств и снимает большую часть проблем со старой электрикой. Демонтируем старое оборудование, монтируем новое, перепрошиваем логику под Ваш режим работы и сдаем кран с актами и паспортами для Ростехнадзора.

Купите шкаф управления в «Кран Сервис»

Закажите шкаф управления под Ваш кран или промышленный объект — спроектируем по схеме заказчика, соберем по ПУЭ, протестируем перед отгрузкой и установим на месте. Что Что Вы получаете при заказе у нас:

• подбор начинки под Ваш кран — пускатели, контроллеры, частотный преобразователь и защитную автоматику, рассчитанные на мощность Ваших двигателей и режим работы цеха, а не «по типовой коробке из каталога»;
• поставку в любую точку России, с упаковкой компонентов под безопасную транспортировку даже на дальние расстояния;
• монтаж и подключение на объекте — устанавливаем шкаф на штатное место, разводим силовые и слаботочные цепи, настраиваем параметры частотника под Ваш двигатель и проверяем работу схемы в связке с краном;
• инструктаж оператора по реагированию на срабатывания защит, считыванию индикации и базовому обслуживанию шкафа;
• гарантию от 1 года на компоненты и заводскую сборку, с оперативной заменой вышедших из строя элементов;
• поставку шкафа в комплекте с новым краном нашего производства или замену устаревшей системы управления на действующем оборудовании.

Оставьте заявку — менеджер свяжется в течение рабочего дня, уточнит параметры, рассчитает стоимость и подготовит коммерческое предложение под Вашу задачу.
